| 智能電動機無線遙控器 |
一、概述

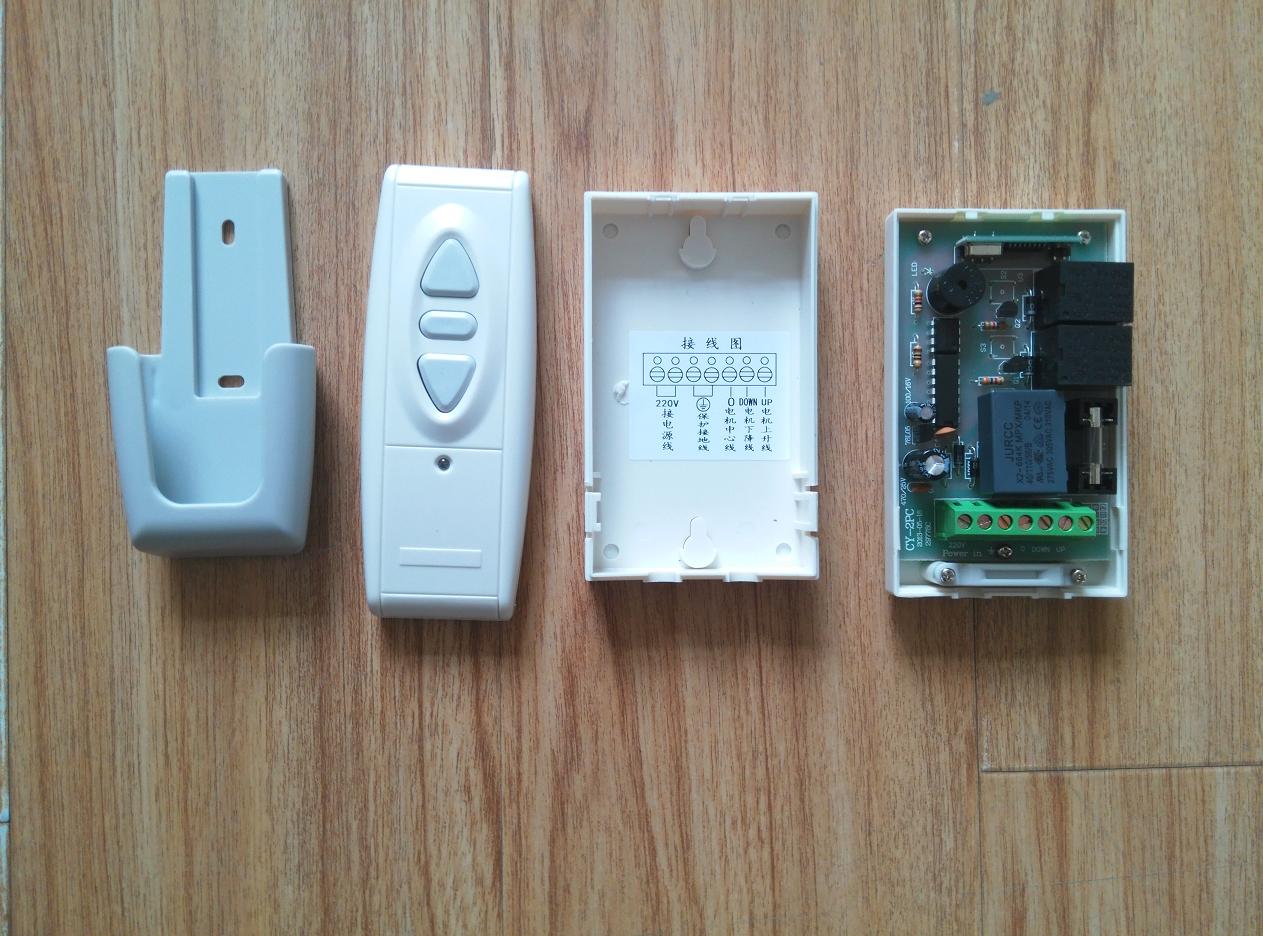

我公司設計、制造的本款無線接收控制器和三鍵遙控器是一套完整的無線數碼智能型遙控組件，主要應用于控制交流電機正反轉（如：投影幕、電動窗簾、電動吊架、車庫門、伸縮門等），可使用要控制的設備達到電機的正、反轉，或開關的通、斷轉換，實現有線無線兼容。
本接收控制器具高保密性、存儲量大、性能穩定和功耗低之特點，且使用方便，無需采用傳統跳線或拔碼開關編碼，只需將遙控器所發射的無線信號讓該接收控制器接收并存貯即可實現配套使用。每個接收控制器可存儲多個發射器（遙控器），如果學習好的遙控器在使用過程中丟失，只需將接收控制器中所存儲的信息清除，所丟失的遙控器將無法對該接收控制器進行遙控，欲重新取得使用權，必須由主人再重新學習一次方可使用，這樣既可免除主人在遺失遙控器時產生的顧慮，又為增加一個新遙控器提供了方便。
二、技術指標：
1、工作電壓：AC220±10%
2、負載功率：≤500W，功率大于500瓦，若頻繁啟動，功率大于300瓦的電動機或者控制其它電壓等級的設備請加中間繼電器，中間繼電器的線圈電壓請選擇AC220V。
3、工作頻率：315MHz、433MHz（可選）
4、工作溫度：-25℃～+75℃
5、遙控距離：100米（空曠地）
三、使用方法
1、對碼：打開接收器面板，接好電源以后按住學習鍵（設置鍵）不放，此時指示燈開始閃爍，松開學習鍵按住遙控器任意鍵，指示燈滅，表示學習成功。（學習完成以后按遙控器上鍵或下鍵可聽到繼電器跳動的聲音）否則請重新學習。
2、接線：請按照線路板上的標注接好電源線以及各條控制線。
遙控器及控制面板按鍵作用：
△鍵：上升； =鍵：停止，斷電解除；▽鍵：下降
四、注意事項
1、底板帶電，通電后請勿觸摸
2、若安裝后電機不工作可交換方向線一試
|
