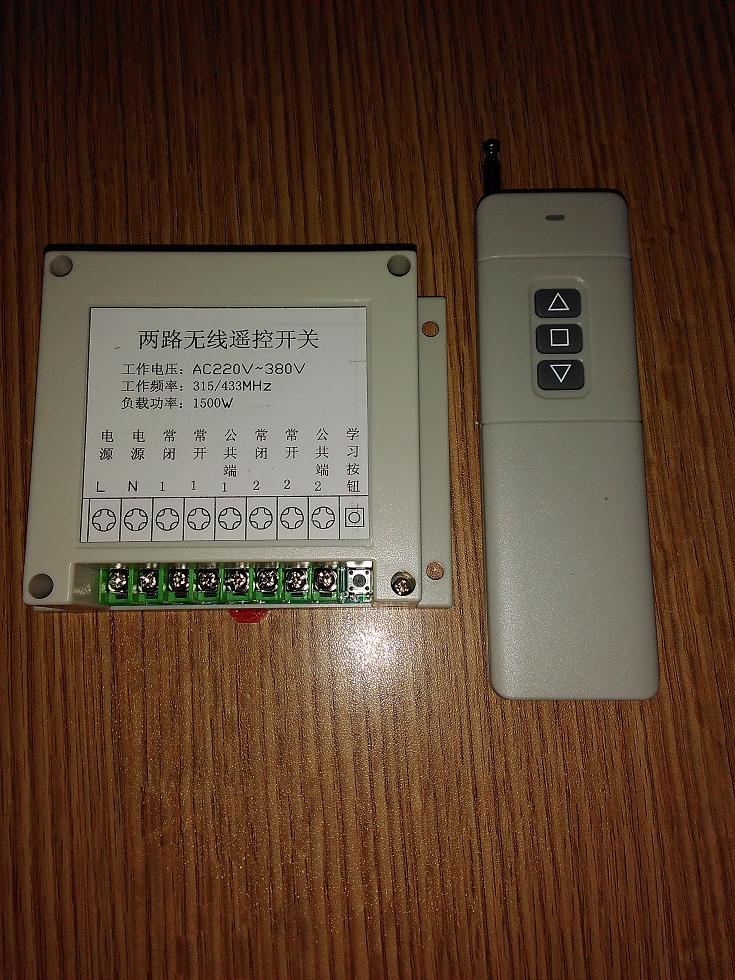

| 220V-380V 30A兩路遙控開關 |
220V-380V兩路遙控開關說明書
一：概述:
? 本款交流220V至380V寬電壓兩路遙控開關，開關電源采用美國進口的專業開關電源管理芯片，電源電壓非常穩定，完全解決阻容降壓而使電源電壓不穩定，導致整個開關不穩定的現象。（現市場上大多數的都是采用阻容降壓，電源不壓不穩使遙控開關用不了多久就遙控距離變短，甚至不遙控器的現象，這是我司為徹底鏟除這一現象而作出的改進.） 本款遙控開關還采用30A繼電器，可負載較大功率用電器,學習型單片機解碼，可學習多個遙控器,操作簡單配套靈活；輸出工作方式采用跳帽進行切換，(點動、自鎖、互鎖)可任意選擇使用方便，適用于多個領域多種用途；預留數據位輸出調節焊盤，可通過短接不同的焊點選擇所對應的遙控器按鍵位置，方便客戶配套各種自己喜歡的遙控器，避免了老款固定鍵位只能配單一款式遙控器的尷尬。
主要應用于車庫門控制、燈光控制、電動門、遙控窗簾、起吊設備、電機控制、水泵、投影幕升降器控制及安防行業等領域，具有安裝方便,使用簡單安全可靠等優點。
二、技術參數
工作電壓：AC220V--380V
工作頻率：315MHz/433MHz(可選)
最大負載：3000瓦,額定負載1500瓦
工作方式：通過焊點切換,自鎖、點動(默認空置)、互鎖
尺 寸：92mm×65mm×32mm
三、學習方法
按住學習鍵3秒，指示燈滅（表示已經進入學習狀態），松開學習鍵，按遙控器任意鍵，指示燈閃四次后常亮表示學習成功。
★注：本控制器可學習固定碼/學習碼等16個不同編碼遙控器，超出則會依次清除最早學習的遙控器。
四、清除方法
持續按住學習鍵約8秒指示燈由滅到恢復長亮表示清除成功。
五、工作方式切換
通過焊盤JP1、2、3不同焊點切換工作方式。
1、點動——不用短接焊點
2、自鎖——短接1、2
3、互鎖——短接2、3
六、接線端子

|
